Description des procédures pour télécharger, découper et utiliser les images satellitales régionales mises à la disposition des enseignants sur le serveur de Toulouse. Cette description s'appuie sur l'ancien format d'image (.img) et les logiciels spot2titus2a et Titus 1.
mots clés : images satellitaires, télédétection, écosystèmes, SPOT, géodynamique, urbanisation, agrosystème, environnement, forêt, hydrographie, EEDD, biodiversité, tice, tutorial
Sommaire
Introduction
Télécharger les images à partir de la
banque de données
Télécharger les outils de traitement
Découper les images
Quelques exemples
Utiliser des fichiers transférés par CDRom
Utiliser Titus 1
Les activités pratiques utilisant les images satellitales sont inscrites dans le programme de la classe de seconde. La mise en ligne récente de nouvelles données et d'une version gratuite du logiciel Titus permet de lever un grand nombre d'obstacles à la réalisation effective de manipulations.
Ainsi un accord entre Spot image et le Ministère de l'éducation nationale et de la recherche scientifique à permis à chaque académie d'acheter quelques images "spot" récentes et de grande qualité puiqu'elles sont géoréférencées en trois dimensions. Ces images sont ainsi mises à disposition des professeurs et de leurs élèves sur un serveur situé à Toulouse.
De son côté, le site "Espace" du ministère propose des versions gratuites du logiciel Titus 1 et d'un outil d'affichage et de découpage des images téléchargées.
Les fiches techniques qui suivent sont destinées à faciliter l'acquisition et la mise en oeuvre des images et des outils de traitement. Il sera ainsi possible de faire des activités pratiques de télédétection sans provoquer des difficultés économiques au laboratoire de SVT et sans mettre le responsable informatique du laboratoire sur les dents.
Pour les démarches pédagogiques autour de ces images on consultera avec profit les publications sur ce site lui-même (travail sur la baie du Croisic) où celles qui sont mises en ligne sur le site "Observation de la Terre"
Télécharger les images à partir de la banque de données
Les images fournies étant de grande taille, il est indispensable de disposer d'une connection à haut débit pour ne pas dépasser un temps de téléchargement raisonnable. Les images Spot au format .img sont disponibles à l'adresse : |
http://www.spotimage.fr/accueil/proser/listeduc/educ/preseduc/welcome.htm Avertissement : Le format des images disponibles sur le serveur
a été changé en juillet 2006. Elles sont maintenant
au format tt2 pour la version 2 de Titus, disponible sur le serveur du
ministère : Pour l'utilisation de Titus 2 on pourra consulter la page correspondante dans la rubrique SVT. |
 |
Sur la page d'accueil deux entrées sont possibles : Il faut choisir l'entrée "Liste des images par académie" |
| Pour pouvoir télécharger les images, il est indispensable de s'enregister en cliquant sur le lien correspondant et en remplissant le formulaire en ligne. Notez avec soin votre identifiant et votre mot de passe. Il vous sera demandé à chaque nouveau téléchargement. | |
 |
En cliquant sur le nom d'une image, l'ouverture de la boîte de saisie de l'identifiant et du mot de passe se déclenche. |
| Remplissez cette boîte avec exactitude et validez. |  |
| Une boîte de dialogue vous propose de télécharger le fichier compressé. Créez un dossier spécifique pour contenir ce fichier et commencez le téléchargement. Cette manoeuvre peut durer plusieurs minutes même avec une liaison rapide | |
 |
Le fichier étant compressé il faut ensuite le décompresser avec un utilitaire tel que "power archiver" ou "winzip". Il est indispensable de créer un dossier spécifique contenant les fichiers de l'image décompressée. Au terme de la décompression le dossier doit contenir des fichiers des types ci-contre. A chaque fois que l'on désirera déplacer ces fichiers il faudra copier et coller le dossier complet et non les fichiers un par un. Les images étant de grande taille, elles excèdent les possibilités d'affichage de la version actuelle de Titus. Il nous faut donc aller chercher des outils de découpage de sous-images sur le serveur Educnet. |
Télécharger les outils de traitement
| Les outils de traitement sont disponibles gratuitement sur le serveur educnet à l'adresse çi-contre. | http://www.educnet.education.fr/espace/satimg1.htm |
| En bas de page les icônes permettent d'accéder à trois types d'outils : |  |
| La version d'évaluation de Winzip 8 est nécessaire pour décompresser les autres fichiers. Si vous possédez déjà ce logiciel ou un équivalent tel que Power Archiver, vous pouvez vous dispenser de faire ce téléchargement. | |
| L'outil Spot2Titus_2_dec est indispensable pour afficher
et découper les images de la banque de données. Celles-ci
sont en effet trop grandes pour être affichées avec Titus 1.
Le téléchargement est déclenché en cliquant
sur l'icône correspondante. Créez un répertoire spécial
pour héberger ce fichier qui s'appelle titus2.zip.
Un double clic sur ce fichier ouvre le logiciel de décompression. Cette décompression crée un fichier unique appelé :
|
|
|
Le téléchargement de Titus1 est facultatif si vous avez déjà installé la version commercialisée sur CDRom par un fournisseur de matériel de laboratoire. Il faut cependant remarquer que cette nouvelle version est gratuite et ne nécessite pas la présence du CDRom pour fonctionner. Le téléchargement fournit des fichiers compressés qui permettent d'installer Titus 1. Il faudra donc successivement décompresser Titus1.zip puis installer en utilisant le fichier Setup.exe. Titus 1 s'installe par défaut dans le dossier Tituswin. L'exécutable se trouve dans le sous-dossier "exe". |
 |
Un double clic sur l'icône de Spot2Titus2a.exe charge le logiciel de découpage. Ce logiciel est la préfiguration de la nouvelle version de Titus bientôt disponible en lieu et place de Titus 1. A l'inverse de ce dernier, cette version est capable d'ouvrir des fichiers dépassant 4080 pixels de côté. |
| L'ensemble des commandes est disponible soit par une barre de menu classique soit sous la forme de boutons. |  |
 |
Pour ouvrir une image au format .img, utilisez "Fichier"/"Lire Image TITUS". Choisissez ensuite le fichier à ouvrir (.img). En fonction de la taille de l'image et des caractéristiques de votre ordinateur, l'ouverture et les manipulations de l'image peuvent prendre plusieurs dizaines de secondes. |
| Une fois l'image ouverte, certains boutons de la barre d'outil deviennent actifs. Sélectionnez le bouton de découpage symbolisé par le rectangle pointillé. |  |

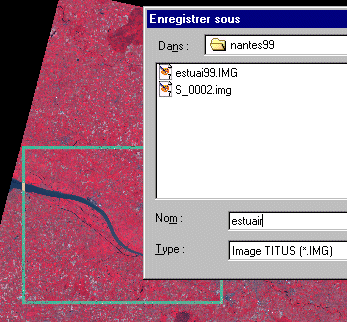

Tracez un cadre sur l'image en maintenant le bouton gauche de la souris enfoncé. Veillez à ne pas faire une sélection dépassant 4000 pixels de côté. En relâchant le bouton de la souris, une boîte d'enregistrement apparaît. Enregistrez le fichier à l'emplacement voulu en lui donnant un nom de moins de neuf caractères. Il est conseillé de créer un nouveau dossier pour enregistrer la nouvelle image. Une nouvelle image utilisable dans Titus 1 est maintenant présente sur le disque dur. |
 |
Quelques exemples de découpages ont été réalisés. Ils permettent de traiter les thématiques décrites. Vous pouvez les réaliser en suivant le mode d'emploi ci-dessus. En cas de problème contacter l'auteur. |
|
 |

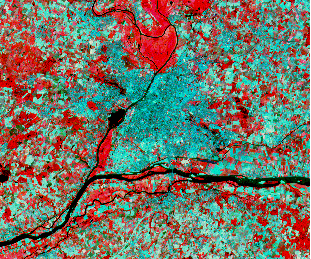

Agglomération d'Angers. Développement urbain, réseau hydrographique, transport, zones humides, agrosystèmes. |
Agglomération de Laval. Développement urbain, réseau hydrographique, transport, forêts périurbaines, agrosystèmes. |
|
Agglomération du Mans. Développement urbain, réseau hydrographique, transport, forêts périurbaines, agrosystèmes, relations entre géologie et couvert végétal. |
 |
 |

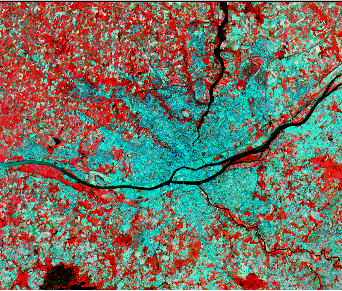

Agglomération de Nantes. Développement urbain, réseau hydrographique, transport, relations entre relief et urbanisation. |
Château Gontier. Urbanisation, agrosystèmes, forêts, zones humides associées à la Mayenne. |
 |

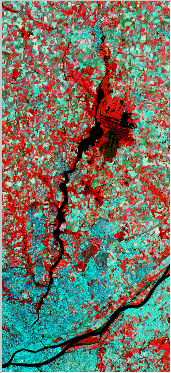

| Erdre. Réseau hydrographique, zones humides, développement des zones périurbaines. |
|
 |

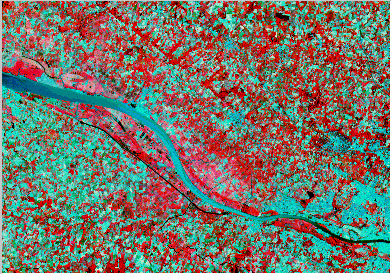

Estuaire de la Loire. Réseau hydrographiques, mouvements des sédiments, aménagements hydrauliques et portuaires, zones humides, faille sud-armoricaine, agrosystèmes et utilisations agricoles des zones humides, gestion des espaces naturels et urbanisation. |
Evron. Relation entre géologie et utilisation des sols, écosystèmes forestiers, agrosystèmes, urbanisation. |
 |
Goulaine et la Loire en amont de Nantes. Réseau hydrographique, zone humide de Goulaine, maraîchage. |
 |
 |

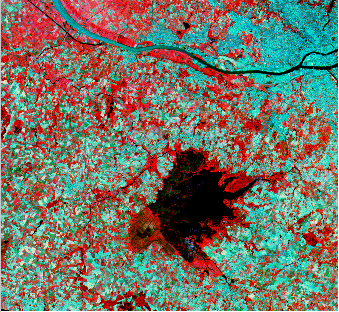

Granlieu. Réseau hydrographique, zone humide, agrosystèmes des prairies humides, urbanisation du sud de Nantes. |
 |

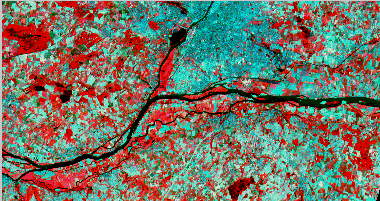

Loire Angevine. Réseau hydrographique, zones humides, agrosystèmes des basses vallées angevines, urbanisation |
Pornic. Occupation du littoral, sédimentologie marine, marais côtiers, polders. |
 |
 |
La Sarthe au sud du Mans Forêts, agrosystèmes, communicatin, relations géologie-écosystème, Hydrographie, exploitation sablière et écosystèmes dérivés
|
 |

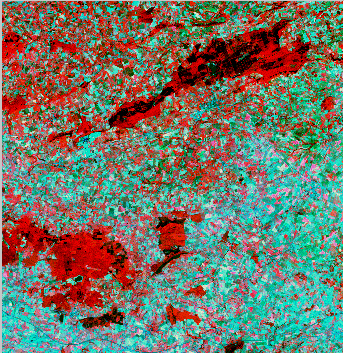

Sillé le Guillaume. Relations entre géologie et peuplements forestiers, agrosystèmes, exploitation forestière. |
 |

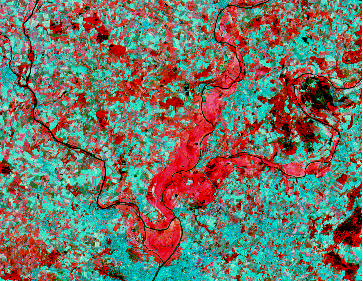

Les trois rivières angevines. Hydrographie, zones humides, utilisation des zones inondables, agrosystème, développemnt d'une zone périurbaine.
|
Utiliser des fichiers transférés par CDRom
| Lorsque les ordinateurs ne sont pas en réseau, le moyen le plus facile pour transférer les fichiers d'images est de graver un CDRom. Cela pose un problème particulier pour le logiciel Titus 1 car il n'accepte pas de travailler avec des fichiers en "Lecture seule", cet attribut étant systématiquement affecté aux fichiers au moment du gravage. | |
| La démarche va donc se décomposer en trois temps : | 1 Graver le CDRom en recopiant les dossiers complets 2 Recopier les dossiers complets à l'emplacement choisi sur le disque dur de destination. |
 |
3 Ouvrir chaque dossier et sélectionner tous les fichiers du dossier, faire un clic droit sur ces fichiers et choisir la commande "Propriétés" dans le menu contextuel. |
 |
Cocher "Archive" et enlever la coche sur "Lecture seule" avant de valider. Les fichiers peuvent maintenant être utilisés sans restriction dans Titus 1
|
| Le lancement du logiciel Titus 1 se fait en cliquant deux fois sur l'icône correspondante. Contrairement à la version commerciale, il n'est pas nécessaire de placer le CDRom "Images satellitales" dans le lecteur. |  |
Les manipulations d'images avec Titus 1 sont strictement identiques à celles réalisées avec la version CDRom. On peut consulter un exemple d'utilisation en classe de Seconde sur le site de l'académie de Nantes. |
François Cordellier, professeur de SVT au lycée Jean Perrin de Rezé
