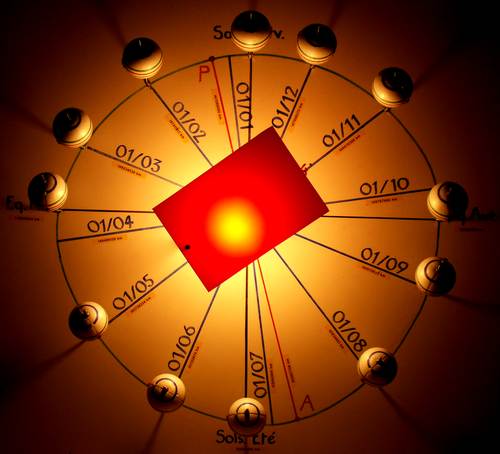

Cette maquette donne une représentation simultanée des différentes positions de la Terre sur son orbite en vue "polaire", (l'observateur est situé à la verticale du plan de l'écliptique), les 1er de chaque mois. Elle permet d'observer les variations de l'ensoleillement en fonction de la date. Cliquez sur les zones sensibles de l'image pour afficher les détails.

La réalisation: Sur une planche de mélaminé blanc sont fixées 12 sphères de polystyrène blanc pouvant tourner autour d'un axe. Chacun des axes est incliné de 23° et est fixé sur une orbite obtenu à partir d'un gabarit à des dates remarquables (les premiers de chaque mois, équinoxes et solstices). Les échelles des distances sont éxagérées et sont figurées sur chaque date ainsi que lé périhélie (point P) et l'aphélie (point A), le soleil est figuré par une lampe de 100W (type économie d'énergie pour éviter un chauffage excessif), il est masqué par une lame de plastique pour éviter l'éblouissement. Le montage peut être utilisé verticalement ou horizontalement.

Télécharger le gabarit et les distances Terre-Soleil aux dates remarquables.

Ou trouver le matériel?

- Une planche de mélaminé blanc de 12 mm environ d'épaisseur

Douille + ampoule + fil avec interrupteur

- 12 tiges filetées + rondelles + écrous d'environ 20 cm, les tiges sont pliées à 5 cm de leur extrémité d'un angle d'environ 23°

- 12 boules de polystyrène de 8 cm de diamètre obtenues chez: http://www.comptoircreatif.com/sujet-polystyrene-boule-80-mm-p-562.html

- Des feutres permanents de différentes couleurs, les cercles polaires, les tropiques ainsi que l'équateur réprésentés sur chaque "Terre" ont été tracés à l'aide de verres de diamètres adaptés

Les étapes du montage.

Utilisations possibles:

- Les caractéristiques de l'orbite terrestre ( Secondes, TS)

- L'ensoleillement varie avec la date (Secondes)

- La distribution de l'énergie solaire ne s'explique pas par les variations de la distance Terre-Soleil (Secondes, TS)

- L'inclinaison de l'axe de rotation de la Terre sur le plan de son orbite (écliptique) : l'obliquité est constante (Secondes, rappels en TS)

- Définition et calcul de l'excentricité, position du périhélie par rapport à l'équinoxe d'automne (précession des équinoxes) actuellement (TS) , un autre modèle pourrait être construit avec les paramètres astronomiques d'une autre époque.
