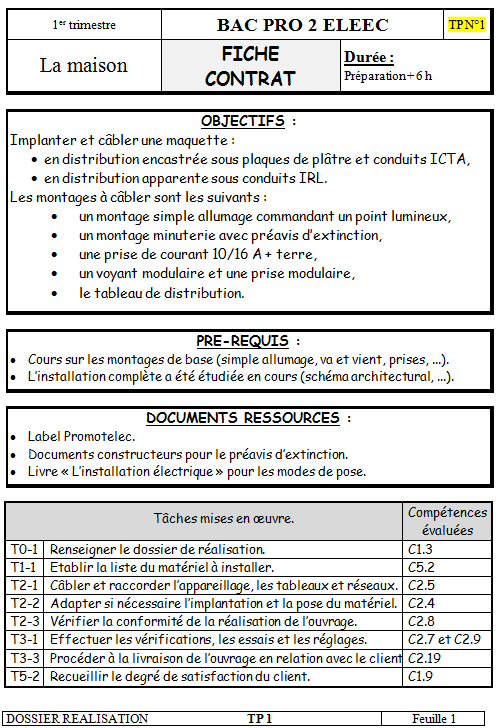

CAHIER DES CHARGES
Vous devez réaliser l'installation électrique partielle d'une maison (voir dossier technique).
L'installation comprend :
- l'éclairage de la cuisine,
- l'éclairage de l'escalier 1 qui mène du sous-sol au rez-de-chaussée,
- l'alimentation de prises de courant,
- le câblage du tableau modulaire.
Eclairage de la cuisine :
La cuisine est éclairée par une lampe repérée H1 posée en applique et commandée par un simple allumage S2.
La distribution est encastrée sous conduit ICTA.
La protection est assurée par le disjoncteur divisionnaire uni + neutre 10 A repéré Q20.
Eclairage de l'escalier 1 :
L'escalier permettant de passer du sous-sol au RDC est éclairé par une douille plexo repérée H2 posée en applique et commandée avec un montage minuterie avec préavis d'extinction par appui sur 2 boutons poussoirs S1 (encastré) et S3 (apparent).
La distribution est mixte :
* Encastrée sous conduit ICTA pour le bouton poussoir S1, S2 et H1.
* Apparente sous conduit IRL pour le bouton poussoir S3 et la douille H2.
La protection est assurée par le disjoncteur divisionnaire uni + neutre 10 A repéré Q20.
Prises de courant :
Le sous-sol est équipé d'une prise de courant PC2. La distribution est apparente du type « métro » sous conduit IRL.
Une autre prise de courant PC1 est disposée dans le tableau modulaire.
Le circuit prise sera protégé par le disjoncteur Q30 de calibre 16 A.
Tableau modulaire :
Le tableau modulaire, dispose de l'appareillage suivant :
- Q10 : interrupteur différentiel 30 mA type AC en tête de l'installation,
- Q20 : disjoncteur 10 A uni + neutre (circuit éclairage),
- Q30 : disjoncteur 16 A uni + neutre (circuit prise),
- M1 : minuterie,
- Préavis : préavis d'extinction,
- PC1 : prise 2P+T 16 A modulaire,
- H3 : voyant 230 V indiquant la présence de tension dans le tableau.



Travail demandé
Préparation
Compléter le schéma architectural correspondant à ce sujet (dans le dossier technique)

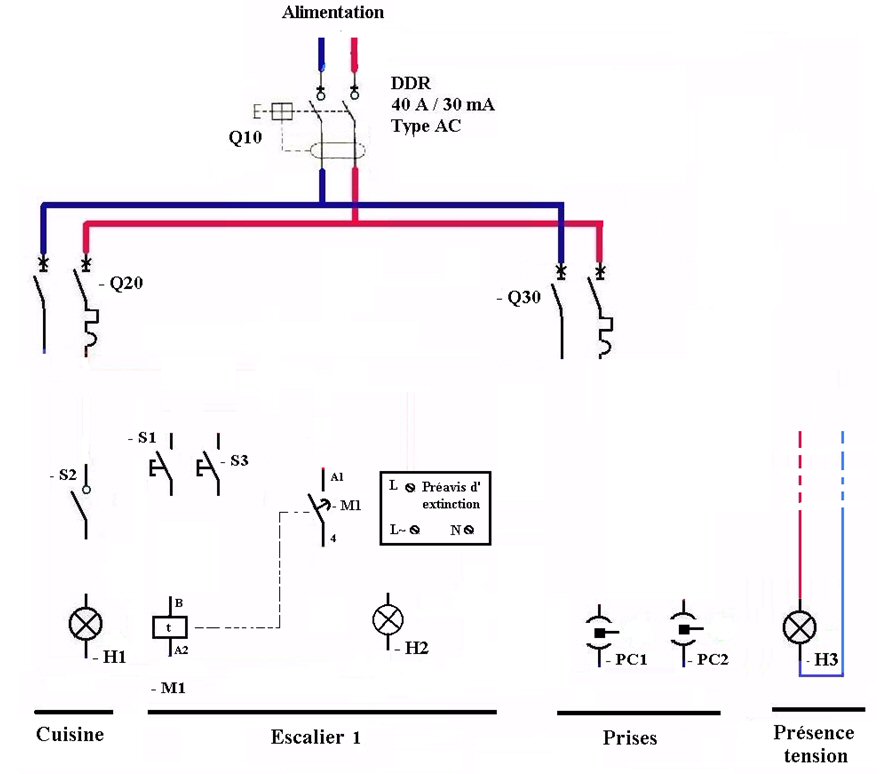

A l'aide du cours sur la minuterie et de la notice du préavis d'extinction, compléter (à la règle et en couleur) le schéma développé ci-dessous.

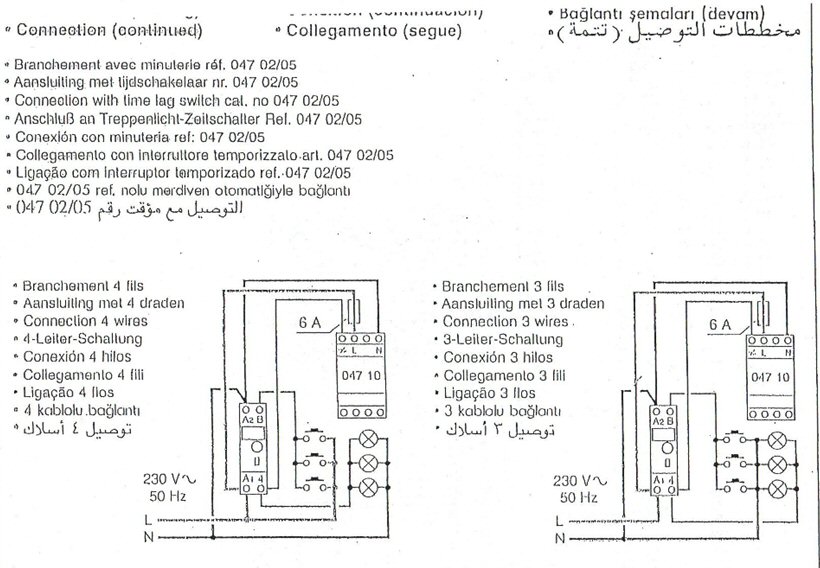

On vous demande un branchement de la minuterie et du préavis d'extinction en 4 fils. Autocorrection à la fin du document.

Après la validation de votre schéma développé, réalisez le schéma unifilaire
Vous indiquerez le diamètre de chaque conduit, déterminé à l'aide du label Promotelec (p 43).
A l'aide d'un catalogue LEGRAND, compléter le tableau ci-dessous.
Désignation | Caractéristiques
| Référence
| Page
| Quantité
| Repère |
Disjoncteur 10 A | DNX 4500 Uni + neutre | | | 1 | Q20 |
Minuterie | 230 V - 16 A | | | 1 | M1 |
Préavis d'extinction | 230 V - 5 A | | | 1 | Préavis |
Poussoir MOSAIC
| 2 modules | | | 2 | S1 et S2
|
Support MOSAIC | | | | 2 | S1 et S2
|
Plaque MOSAIC | blanche / 2 modules | | | 2 | S1 et S2
|
A partir de la documentation technique, répondre aux questions suivantes :
1- Quel est le principe du module « préavis d'extinction » ?
2- Quelle doit être la puissance minimale d'une lampe à incandescence alimentée par le module « préavis d'extinction » ?
3- Le module « préavis d'extinction » peut-il alimenter 3 spots de 500 W ? Justifiez votre réponse :
4- Quel élément présent sur le schéma de la notice permet de protéger le module « préavis d'extinction » ?
Réalisation
Remarque : pour la réalisation, l'ordre d'exécution n'est pas imposé.
Montage simple allumage de la cuisine (durée conseillée : 0h45)
Pose de l'interrupteur et raccordement de l'interrupteur.
Pose de l'applique DCL et raccordement.
Câblage de la boîte de dérivation encastrée (BD).
Raccordement de l'alimentation allant du tableau modulaire à la BD encastrée.
Façonnage d'une canalisation (durée conseillée : 0h45)

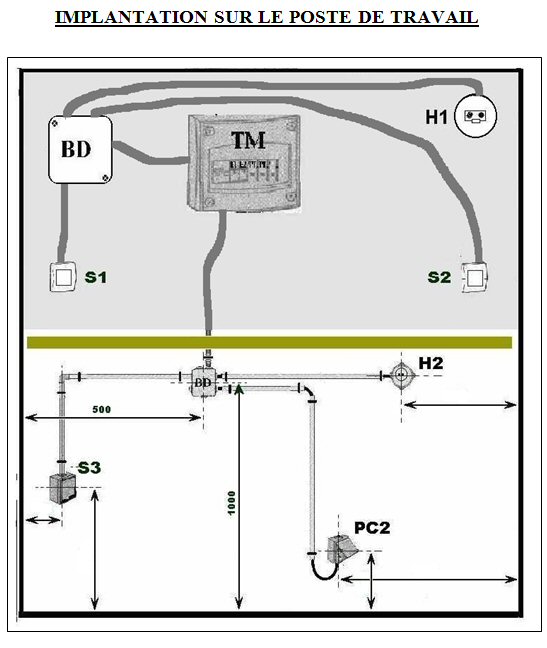

Découpe et pose des conduits conformément au plan d'implantation.
Passage des conducteurs ou câbles.
Montage minuterie avec préavis d'extinction de l'escalier (durée conseillée : 1h30)
Passage des conducteurs sous conduits ICTA pour le bouton poussoir S1
Raccordement du poussoir S1 à la minuterie (en passant par la Boîte de dérivation encastrée).
Raccordement du poussoir S3 à la minuterie (en passant par la Boîte de dérivation plexo).
Raccordement de l'alimentation allant du tableau modulaire à la BD plexo.
Raccordement de la lampe H2 (montage métro) dans la BD plexo.
Prises de courant : (durée conseillée : 0h45)
Pose et raccordement de la prise PC1 (prise modulaire),
Pose et raccordement de la prise PC2 (distribution de type métro),
Câblage de la BD plexo et raccordement dans le tableau modulaire,
Tableau modulaire, (durée conseillée : 0h45)
Raccorder les peignes d'alimentation et le câble d'alimentation,
Raccorder les protections,
Raccorder le voyant indiquant la présence de tension dans le tableau modulaire.
Ranger et nettoyer son poste de travail. (durée conseillée : 0h10)

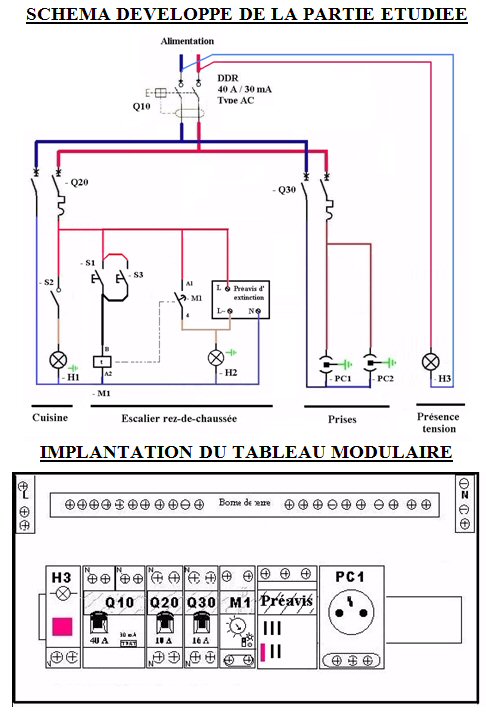

Corrigé
A l'aide d'un catalogue LEGRAND, compléter le tableau ci-dessous.
|
Désignation | Caractéristiques
| Référence
| Page
| Quantité
| Repère |
Disjoncteur 10 A | DNX 4500 Uni + neutre | 06017 06043 | | 1 | Q20 |
Minuterie | 230 V - 16 A | 04702 | | 1 | M1 |
Préavis d'extinction | 230 V - 5 A | 04710 | | 1 | Préavis |
Poussoir MOSAIC
| 2 modules | 74040 73040
| | 2 | S1 et S2
|
Support MOSAIC | | 74802 | | 2 | S1 et S2
|
Plaque MOSAIC | blanche / 2 modules | 75002 | | 2 | S1 et S2
|
A partir de la documentation technique, répondre aux questions suivantes :
1- Quel est le principe du module « préavis d'extinction » ?
Cet appareil prévient de l'extinction de l'éclairage, par abaissement de la lumière en fin de temporisation de la minuterie.
2- Quelle doit être la puissance minimale d'une lampe à incandescence alimentée par le module « préavis d'extinction » ? 100 W
3- Le module « préavis d'extinction » peut-il alimenter 3 spots de 500 W ? NON Justifiez votre réponse : car cela représente une puissance totale de 1500 W et le préavis d'extinction ne peut alimenter que 1000 W au maximum.
4- Quel élément présent sur le schéma de la notice permet de protéger le module « préavis d'extinction » ?
La protection par fusible de calibre 6 A.
