Exemple1:
on se propose d'étudier les variations du rayonnement solaire au
cours de la journée, l'influence modératrice de l'océan.
On dispose
pour cela d'une image fabriquée à partir de captures d'images
Météosat Canal Infra-Rouge du 10/03/2000 prises toutes les 2
heures. Cette image, nommée im1.img comprend 12 pseudocanaux correspondant
chacun à un moment de la journée, la nébulosité,
ce jour là était pratiquement nulle sur l'ouest de la France.
L'examen de l'image composite, montre qu'il existe
une relation avec la répartition des niveaux de gris et l'heure, les
images étant captées dans l'infra rouge, le niveau de gris est
en relation avec la température de la surface émettrice.(On
remarquera que les valeurs sombres correspondent aux valeurs de température
les plus élevées)

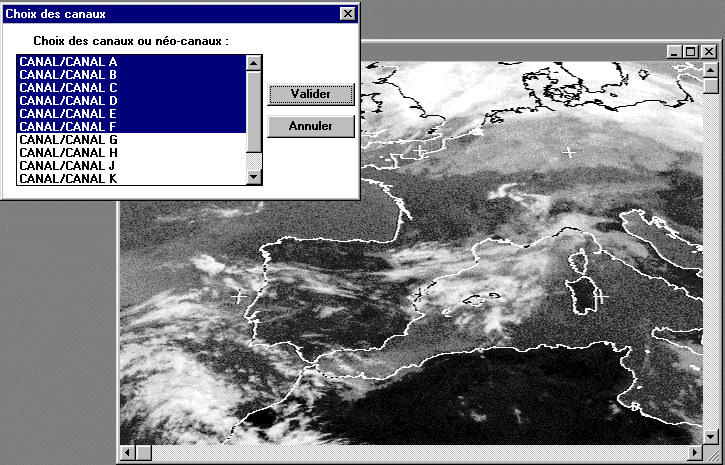

- Sur l'un quelconque des canaux, effectuer
2 sites tests à la même latitude (l'un en mer, l'autre sur
terre). Le logiciel ne permet le traitement simultanée que de 6
canaux, il conviendra d'effectuer le travail en 2 étapes, pour
chaque étape, il sera nécessaire de sélectionner
les 6 canaux.

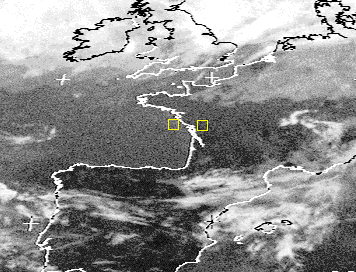

- Tracer les 2 sites (sites rectangulaires),
il conviendra éventuellement d'enregistrer chaque site SMER et
STERRE, pour éviter d'enregistrer et de "polluer" l'image

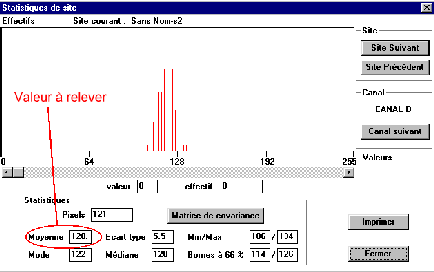

initiale, il est possible de passer directement à la fonction statistique
qui fournira directement la valeur radiométrique moyenne, pour
chaque canal et pour chaque site.
Les températures sont des températures
approximatives: on admettra que le noir correspond à une température
de surface de 60°C tandis que le blanc à une T° de -45°C.
| Heure(h) |
Valeur radiométrique Site mer |
T° surface Mer |
Valeur radiométrique Site Terre |
T° Surface Terre |
| 2 |
108 |
15,3 |
127 |
6,8 |
| 4 |
109 |
14,8 |
128 |
6,4 |
| 6 |
107 |
15,8 |
129 |
6 |
| 8 |
105 |
16,7 |
120 |
9,7 |
| 10 |
108 |
15,3 |
95 |
21,2 |
| 12 |
104 |
17,1 |
75 |
29,7 |
| 14 |
108 |
15,3 |
80 |
27,7 |
| 16 |
108 |
15,3 |
90 |
23,4 |
| 18 |
106 |
16,2 |
112 |
13,5 |
| 20 |
107 |
15,8 |
119 |
10,2 |
| 22 |
110 |
14,4 |
121 |
9,3 |
| 24 |
109 |
14,8 |
123 |
8,4 |
Les résultats peuvent être consignés sous forme graphique.
Exemple
2: Evaluation de la vitesse de propagation des
masses nuageuses.
- Image "Perturb" formée de 3 pseudo
canaux nommés arbitrairement IR1, IR2, IR3; chaque canal correspond,
en fait, à une image.

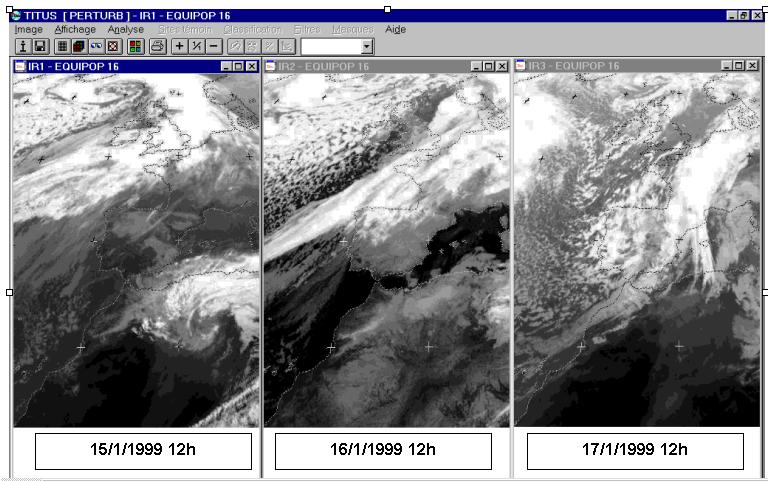

- Il suffit ensuite d'ouvrir l'image "Perturb.img",
de demander l'affichage des pseudo-canaux IR1, IR2, IR3; l'affichage en
mosaïque verticale permettra une comparaison rapide des différentes
images.
Exemple
3: Détermination des masses nuageuses.
Les nuages
et l'infra-rouge thermique
