But recherché: Permettre à Titus d'afficher "en mosaïque", plusieurs situations et permettre ainsi une étude comparative.

Titus permet le traitement d'images formés de plusieurs canaux , la composition colorée n'est qu'en fait, la superposition de 3 de ces canaux. Il est possible de créer une image multitemporelle qui serait en fait formée de plusieurs "pseudo-canaux".

Chaque canal sera constitué d'une image "Raw" correspondant à une vue "météosat" prise à un moment donné. Il est impératif que chacune de ces images , correspondent au même territoire géographique.

Nous désirons créer l'image du 10/03/2000, situation anticyclonique sur toute la France avec un ciel dégagé, pour cela nous avons capturé les images de l'Europe de l'ouest toutes les 2 heures, comment incorporer dans cette image les 12 images prises à différents moments.

• Par la méthode décrite précédemment, créer, avec paintshop, 12 images Raw, de mêmes dimensions et correspondant au même secteur géographique capturé à 2 heures d'intervalle; dans Titus, il est possible de convertir ces 12 images en 1 seule...

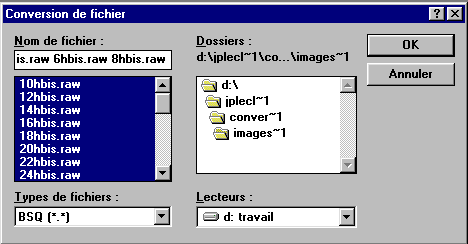

• Sélectionner les 12 images "raw" et valider.

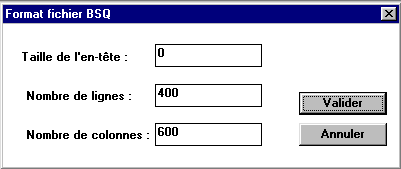

• Remplir alors le nombre de lignes et de colonnes

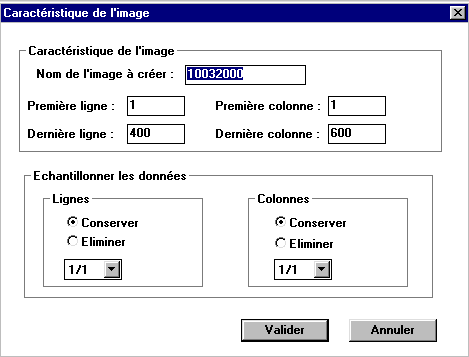

• Donner alors un nom explicite à l'image

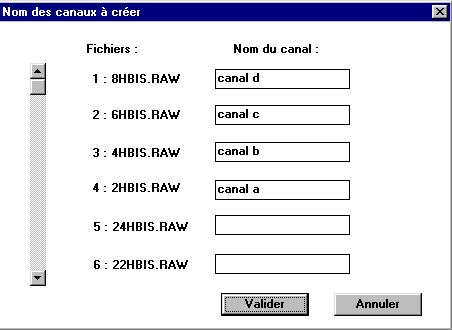

• Le logiciel demande alors de créer les différents canaux qui formeront l'image, chaque canal va correspondre à une image "raw" prise à un moment donné.

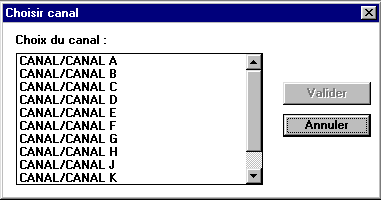

• Après avoir valider, il ne reste plus qu'à ouvrir la nouvelle image, à sélectionner un ou plusieurs canaux.

• Le résultat:

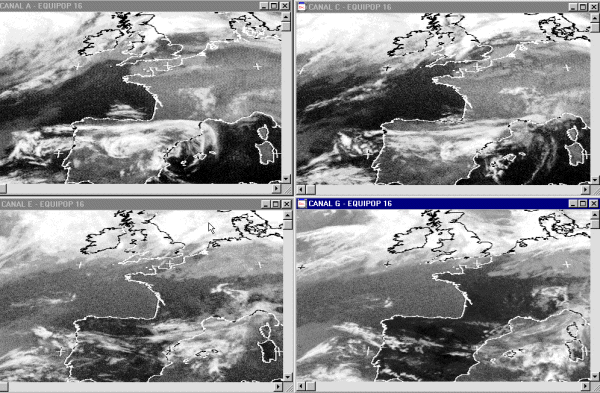

Affichage de l'image de la situation du 10/03/2000, l'affichage "mosaïque" a permis la visualisation simultanée:

• • • • du canal A (situation à 2h)
      • du canal C (situation à 6h)
      • du canal E (situation à 10h)
      • du canal G (situation à 14h)

L'examen de l'écran met en évidence une évolution des niveaux de gris et peut être le point de départ d'une explication sur l'évolution du flux énergétique solaire...
