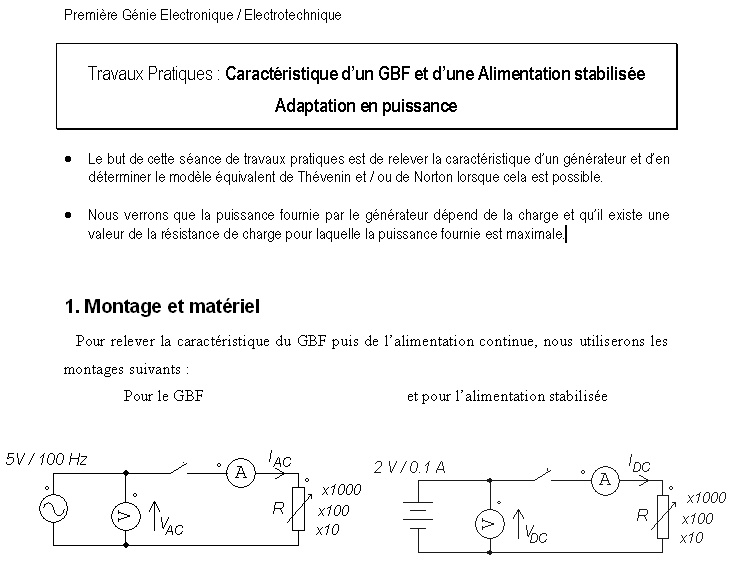

Il s'agit d'un TP permettant de relever les caractéristiques d'un GBF d'une part, et d'une alimentation continue d'autre part, et de comparer la puissance qu'ils délivrent. On met en évidence que la puissance maximale est délivrée pour une certaine valeur de la résistance de charge.

Suivent deux application de l'adaptation en puissance :

• une en régime sinusoïdal entre le GBF et un haut parleur 8 ohm,
• une entre une alimentation continue 20 V / 0.5 A et une ampoule 6V / 11 W, structure que l'on retrouve entre les panneaux solaires et leur charge pour la poursuite du point de maximum de puissance (MPPT).

 Attention, pour ces applications utilisez :

• une bobine 0.47 mH bobinée et donc de résistance faible (qq milliohm) comme on en trouve sur les séparateurs de voies audio.

• un condensateur 1.2 µF non polarisé (aussi sur les séparateurs de voies audio)

• pour l'adaptation de puissance avec le hacheur, le condensateur est destiné à fournir les pointes de courant. Cela nécessite un condensateur adéquat.
  Cependant nos alimentions de laboratoire permettent de fournir les 2 A en impulsionnel alors même que l'on a réglé la limitation en courant à 0.5 A. Le condensateur est alors ici purement "décoratif" mais s'avère est indispensable si l'alimentation n'a pas ces performance dynamiques, par exemple pour un panneau solaire !
