les bobines et les condensateurs
mis à jour le 12/12/2009

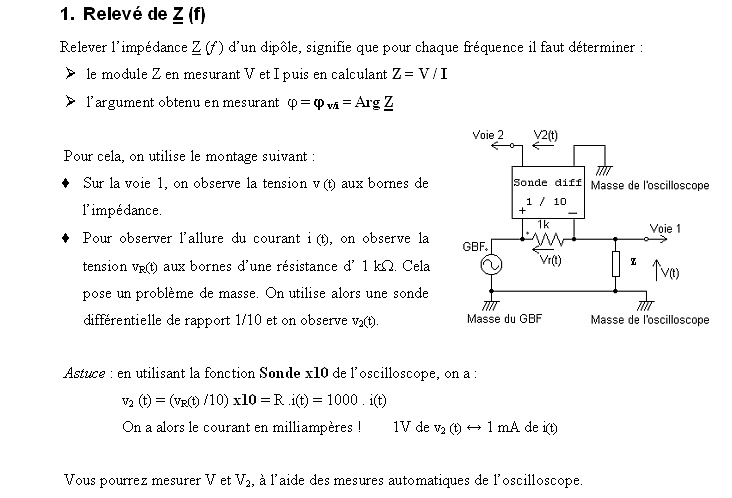

TP de modélisation de bobines et de condensateurs
mots clés : facteur de qualité, impédance, argument, module, complexe, electrochimique, lissage
Un TP de mesure et de modélisation du comportement réel de composants (prévoir 2 x 4h).
On détermine d'abord le modèle série d'une bobine de signal (l'aspect extérieur est celui d'une résistance). Les mesures donnent des résultats très proches des valeurs du composant (mesures sur pont et ohmmètre).
L'étude d'une bobine de lissage met en évidence le comportement capacitif de celle-ci au delà de 4 kHz. On peut aussi constater l'augmentation de la résistance avec la fréquence.
Le condensateur polyester a lui un bon facteur de qualité sur l'ensemble de la plage d'étude.
Le condensateur chimique non polarisé est un composant destiné aux circuits audio (séparateur de voies). Son étude permet de mettre en évidence un comportement inductif en hautes fréquences.
information(s) pédagogique(s)
niveau : Terminale STI
type pédagogique : scénario, séquence, travaux pratiques
public visé : élève
contexte d'usage : laboratoire
référence aux programmes :
fichier joint
taille : 165 kio ;
