Les élèves ouvrent le logiciel Titus2.	Ils chargent ensuite l'image l'image labaul.img. Ils choisissent le fichier guerandet2.TT2

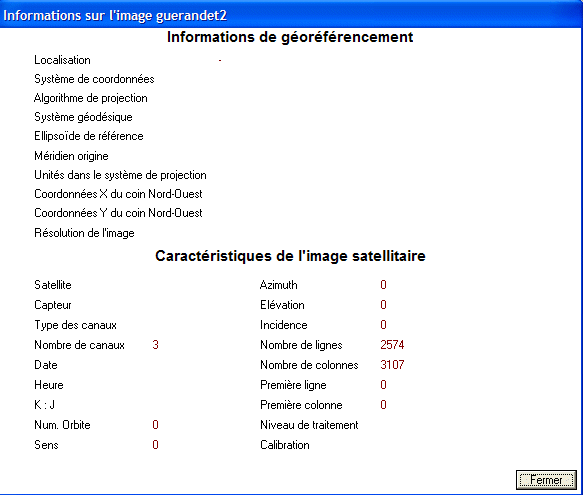

Cette boîte donne des informations sur l'image. Il faut l'effacer en cliquant sur "Fermer"
En utilisant le bouton , ils affichent une composition colorée "standard" mais elle est montrée à l'état "brut". Pour une meilleure visibilité, il faut cliquer sur le bouton et choisir "Affichage par équipopulation"
L'image est affichée sans aucun effet de zoom avec ce bouton : Extrait de la carte IGN 1/25 000 N° 1023 OT "LA BAULE" © IGN 2001 autorisation n° 40-1050  www.ign.fr/
L'affichage est ensuite confronté à une carte pour identifier les différents milieux. Pour afficher la valeur numérique d'un pixel utiliser la commande "Analyse" puis "Valeurs numériques" puis "Pointage x/y".
La boîte de dialogue "Pointage XY" permet de voir directement les valeurs dans les trois canaux lorsque l'on clique sur un pixel de l'image. Ces trois valeurs servent ensuite à remplir un tableau où la couleur observée est mise en relation avec la signature spectrale du milieu étudié.

Exploitation

La coïncidence entre la carte et l'image satellitaire étant excellente, l'identification des milieux est rapide. De même, cette zone balnéaire étant assez connue des élèves, le repérage géographique global se fait facilement. La fabrication du tableau est une démarche de rationalisation des repérages intuitifs. Il permet de montrer que l'information qui apparaît sur l'écran est en fait de nature numérique. Le tableau ci-dessous peut représenter un corrigé du travail des élèves :

On peut éventuellement remplacer les valeurs uniques obtenues pour chaque canal par des intervalles correspondant à un certain nombre de mesures effectuées en des points différents de chaque milieu. Cela correspondra mieux au travail des spécialistes de télédétection. La confrontation des couleurs obtenues en composition colorée et des valeurs conduit à l'idée que les couleurs sont d'autant plus claires que les valeurs radiométriques sont élevées. Il est donc facile d'introduire l'idée que ces couleurs sont le résultat d'une convention de traitement de l'image et non d'une "photo".

Chaque milieu est identifié par la coloration décrite dans la clé de détermination et par ses valeurs radiométriques dans les trois canaux. Cela ouvre la voie à la réalisation d'un schéma géographique montrant la coexistence de milieux très différents dans un espace littoral très réduit. Ce schéma peut être réalisé sur un fond cartographique montrant par avance l'extension des zones urbaines (en gris) car elles sont trop difficiles à délimiter pour des élèves de seconde. La carte IGN permet de nommer les agglomérations et de valider certaines des limites géographiques.

On notera au passage que l'image satellitaire permet ensuite d'effectuer une cartographie des milieux plus précise que celle qui est présentée sur la carte IGN. C'est particulièrement vrai en ce qui concerne l'installation de la végétation sur les vasières et le niveau de remplissage des salines.

Aller plus loin

Il est possible de prolonger cette séquence par des manipulations de cartographie automatique appelées classifications :
